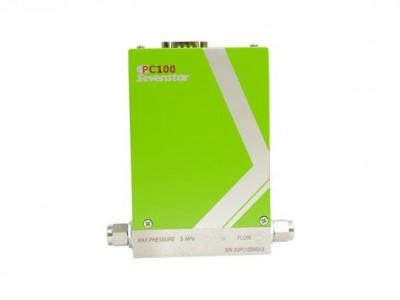

PC100压力控制器
PC100-D型压力控制器是七星流量计生产的数字型压力控制产品，为气体压力的控制、测量提供了高准确度及高可靠性。该型产品可同时支持数字信号和0～5V模拟信号，可以使用单电源（+15～+24 VDC）供电。标准开放的通讯协议为客户自行开发控制、采集软件提供便利。产品标配一个压阻式硅压力传感器和数字电路板，在传感器的驱动，零点漂移的控制和阀控等诸多方面都采用了特殊的技术，保证了产品的高性能、高品质和高可靠性。
优势
• 基于PTS(Pressure，Temperature，Space)的压力传感技术
• 基于AI的压力控制技术
• 全金属耐腐蚀技术
• 高准确度及高可靠性
技术参数
|
类型 |
PC100 |
|
压力类型 |
绝压 |
|
控制压力的满量程 |
1000Torr、1200mbar |
|
耐压 |
3MPa |
|
阀口满量程流量 |
2、3、5SLM |
|
控制方式 |
上游 |
|
温度系数 |
Zero：±0.02% of F.S./℃；Span：±0.04% of Reading/℃ |
|
压力分辨率 |
0.1 Torr |
|
压力控制精度 |
±1.0% of Reading(≥10%FS); ±0.2% of F.S. (<10%FS) |
|
响应时间 |
< 1.0 S |
|
工作温度范围 |
10 ℃ ～ 50 ℃ |
|
机械接口 |
双卡套 1/4" 、 VCR 1/4" 阳接头 |
|
阀类型 |
常闭 |
|
外漏 |
< 1 x 10-10(scc/sec He) |
|
内漏 |
< 1.0% of 阀口满量程流量 (阀关闭时，进气端为25 psig，出气端为大气) |
|
供电电源 |
+15 ～ +24 VDC(< 4 watts) |
|
电气接口 |
DB-9针 |
